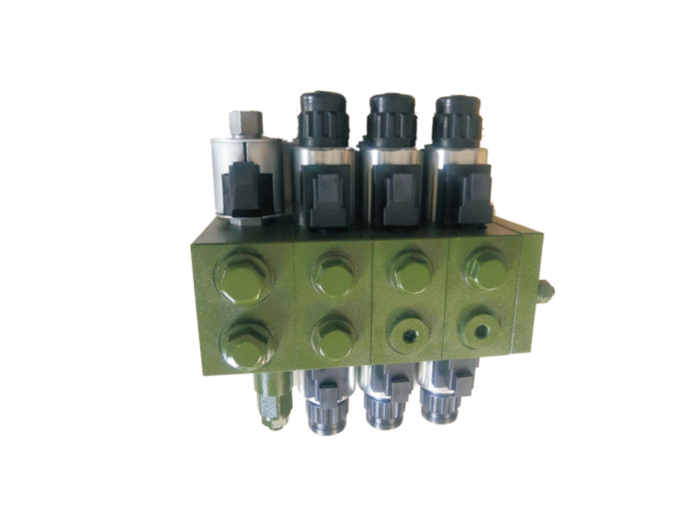

Ovládanie detailov inštalácie elektromagnetického viaccestného ventilu

Kvalita inštalácie elektromagnetických viaccestných ventilov priamo ovplyvňuje stabilitu, rýchlosť odozvy a životnosť hydraulických systémov. Nasledujú kľúčové detaily, ktoré vyžadujú prísnu kontrolu počas inštalácie, zahŕňajúce predbežnú prípravu, kroky inštalácie, body uvedenia do prevádzky a riešenie bežných problémov:

I. Predinštalačné prípravy

**Overenie parametrov ventilu**

Potvrďte, že model ventilu, menovitý priemer, pracovný tlak (menovitý tlak/špičkový tlak) a prietok zodpovedajú systému.

Skontrolujte, či napätie a prúd solenoidového ventilu (AC/DC) a prúd zodpovedajú riadiacemu systému, aby nedošlo k prepáleniu cievky.

Potvrďte, že funkcie ventilu (funkcia neutrálnej polohy, počet cievok) spĺňajú konštrukčné požiadavky (napr. typ O, typ Y, typ P atď.).

**Vyčistite potrubie a olej**

Na odstránenie zváracej trosky, železných pilín a iných nečistôt z potrubia použite vysokotlakový plyn alebo špeciálne preplachovacie zariadenie (odporúča sa úroveň čistoty NAS 1638 Trieda 7 alebo vyššia).

Nový olej musí byť filtrovaný (5~10μm filtračný prvok), aby sa zabránilo upchávaniu jadra ventilu časticami.

**Kontrola tesnení**

Skontrolujte, či sú materiály O-krúžku a tesnenia (napr. NBR, FKM) kompatibilné s hydraulickým olejom (minerálny olej/voda-glykol atď.).

Pred montážou naneste na tesnenia malé množstvo hydraulického oleja, aby ste zabránili roztrhnutiu.

II. Kľúčové detaily počas inštalácie

Upevnenie a pripojenie telesa ventilu

Rovinnosť montážneho povrchu: Drsnosť montážneho povrchu ventilového bloku alebo základnej dosky musí byť ≤ Ra 0,8 μm a rovinnosť ≤ 0,01 mm/100 mm, aby sa predišlo úniku alebo deformácii tela ventilu.

Postupnosť uťahovania skrutiek: Uťahujte postupne po uhlopriečke (napr. zvýšenie krútiaceho momentu v 2-3 stupňoch), pričom sa riaďte hodnotami krútiaceho momentu poskytnutými výrobcom (prílišné dotiahnutie spôsobí deformáciu tela ventilu).

Zarovnanie olejového portu: Uistite sa, že vstup a výstup sú zarovnané s potrubím; neťahajte násilne za potrubnú prípojku.

Zapojenie solenoidového ventilu

Na zníženie rušenia používajte tienené káble; uistite sa, že koncovky sú bezpečne zalisované.

Rozsah kolísania napätia cievky by mal byť kontrolovaný v rozmedzí ±10 % (napr. 21,6~26,4V pre 24V DC systém).

Ak má zostava ventilu pilotné ovládanie, tlak v okruhu riadiaceho oleja sa musí kontrolovať samostatne (zvyčajne 0,3~0,5MPa).

Ošetrenie otvoru na vypúšťanie oleja

Samostatný vypúšťací otvor oleja (ak je k dispozícii) sa musí vrátiť priamo do olejovej nádrže a potrubie musí byť bez protitlaku; inak sa jadro ventilu nemusí resetovať.

Rúrka na vypúšťanie oleja by mala byť v ideálnom prípade nižšie ako montážna poloha telesa ventilu, aby sa zabránilo nasávaniu.

III. Ladenie a overovanie

Test bez zaťaženia

Najprv krátko naštartujte motor a sledujte, či sa otáča olejové čerpadlo správne, aby sa zabránilo nasávaniu vzduchu do systému.

Ručne stlačte jadro ventilu (ak je k dispozícii mechanické núdzové zariadenie), aby ste skontrolovali, či pohon funguje hladko.

Test zapnutia

Postupne zapínajte každý okruh a počúvajte ostrý zvuk, keď sa solenoidový ventil prepne (tupý zvuk indikuje rušenie).

Zmerajte nárast teploty cievky; zvýšenie teploty o ≤40℃ po 1 hodine nepretržitej prevádzky je normálne.

Záťažový test

Postupne zvyšujte tlak v systéme na menovitú hodnotu a skontrolujte netesnosti na všetkých rozhraniach telesa ventilu.

Overte čas odozvy spínania (zvyčajne ≤0,1 s) a opakovateľnosť.

IV. Bežné problémy a riešenia

Problém | Možná príčina | Riešenie

Cievka ventilu neprepína smer | Vyhorenie cievky elektromagnetu/nedostatočné napätie | Vymeňte cievku, skontrolujte stabilitu napájacieho zdroja

Veľký vnútorný únik | Opotrebenie/znečistenie a zaseknutie cievky ventilu | Demontujte, vyčistite alebo vymeňte cievku ventilu

Vibrácie a hluk systému | Rezonancia potrubia/hydraulický ráz | Pridajte akumulátor alebo nastavte tlmiaci otvor

Oneskorenie spínania | Viskozita oleja je príliš vysoká/nedostatočný riadiaci tlak | Vymeňte ho za vhodný olej alebo upravte riadiaci tlak

V. Odporúčania pre údržbu

Pravidelná kontrola: Každých 500 hodín skontrolujte krútiaci moment skrutiek telesa ventilu a stav tesnenia.

Kontrola kontaminácie: Filtračný prvok vymeňte každých 2000 hodín; udržujte čistotu oleja na úrovni ISO 4406 18/16/13.

Zásoby náhradných dielov: Uprednostnite skladovanie cievok elektromagnetov a tesnení, aby ste minimalizovali prestoje.

Tip: Pri zložitých viaccestných ventiloch (ako sú proporcionálne ventily, ventily citlivé na zaťaženie) sa odporúča na kalibráciu parametrov použiť softvér na uvedenie do prevádzky od výrobcu. Ak systém často nefunguje správne, je potrebné skontrolovať, či sa výkon ventilu neznižuje v dôsledku príliš vysokej teploty oleja (>65 °C) alebo oxidácie oleja.
